Drehringwickler

Modell RING

Drehringwickler

Modell RING

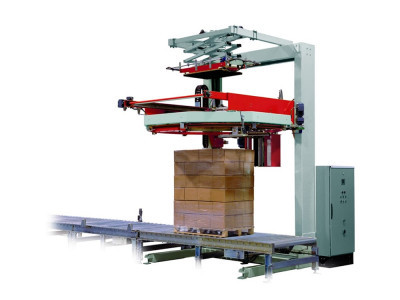

Der Stretchwickler RING ist eine vollautomatische Drehringstretchwickelmaschine für palettierte Ladungen. Die Folienrolle ist dabei auf einem rotierenden Ring befestigt, der sich permanent um die Palette dreht.

  • Automatischer Zyklusablauf
  • Verschiedene Wickelprogramme
    • Spiralwicklung von unten nach oben
    • Spiralwicklung von oben nach unten
    • Kreuzspiralprogramm mit variabler Start- und Stopp-Position
    • Staub- oder Regendicht-Programm (mit Deckblattspender)
    • Banderolewicklungen auf verschiedenen Höhen
    • Palettendurchlauf ohne Wicklungen
  • Palettenzählsystem

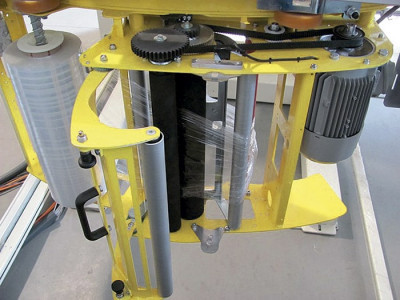

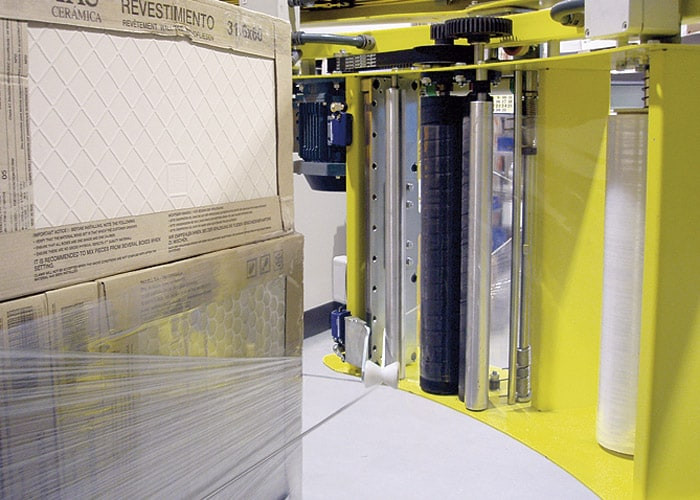

  • Motorisches Prestretchsystem zur Folienvorreckung bis 300%
  • Tänzerwalze zur Druckkraftregelung der Folienanlegespannung
  • Regelung der Drehringgeschwindigkeit über Frequenzumrichter
  • Regelung der Hubgeschwindigkeit über Frequenzumrichter
  • Automatische Höhenerkennung der Palette
  • Pneumatische Folienklemm und -haltevorrichtung
  • Thermische Folientrennvorrichtung
  • Sicherheitsfallriegel

Maschineninformationen

Ich habe Interesse an der Maschine

Stellen Sie Ihre Frage

Stellen Sie Ihre Frage bezüglich Drehringwickler - RING



Technische Daten

Spannung 230/400V, 3Ph + N + PE, 50 Hz
Leistung bis zu 14,0 kW
Druckluftanschluss 6 +/- 1 bar
Luftverbrauch 20 l/Zyklus
Schutzklasse IP-54

Maschinenabmessungen

Länge 2.600 mm
Breite 2.600 mm
Flugkreisdurchmesser 1.750 mm
Förderhöhe 500 mm
Maschinenhöhe 4.200 mm
Maschinengewicht 2.800 kg

Verwendete Baugruppen

Steuerung Siemens S7-1500
Display Siemens TP700
Frequenzumrichter SEW Eurodrive oder Siemens

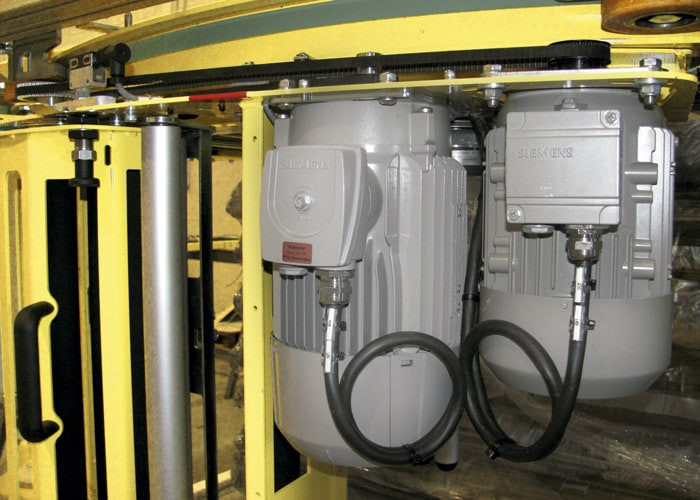

Getriebemotoren SEW Eurodrive
Schütze Siemens, EATON
Sensoren Sick
Fotozellen Sick, Leuze
Sicherheitsrelais Siemens
Relais Siemens, Finder, Omron
Klemmen Phoenix Contact
Pneumatik Festo, SMC

Palettenabmessungen

Palettenlänge: 1.200 mm
Palettenbreite: 1.100 mm
Palettendiagonale: max. 1.750 mm
Palettenhöhe: 500 – 2.100 mm
Palettengewicht: max. 2.000 kg

Optionen

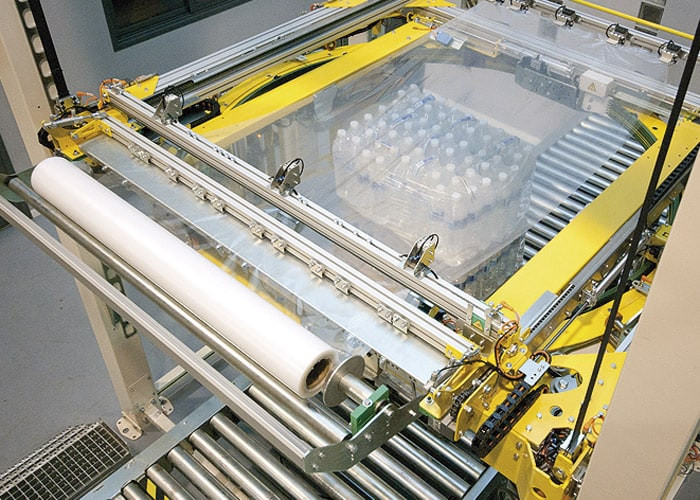

  • Automatische Deckblattaufleger
  • Ausführung mit 2 Folienrollenträgern
  • 2-motorisches Prestretch-System von 100% bis 400%
  • Ausführung für Wickelhöhe bis 3.400 mm
  • Ausführungen für Paletten bis 1.800 x 1.800 mm

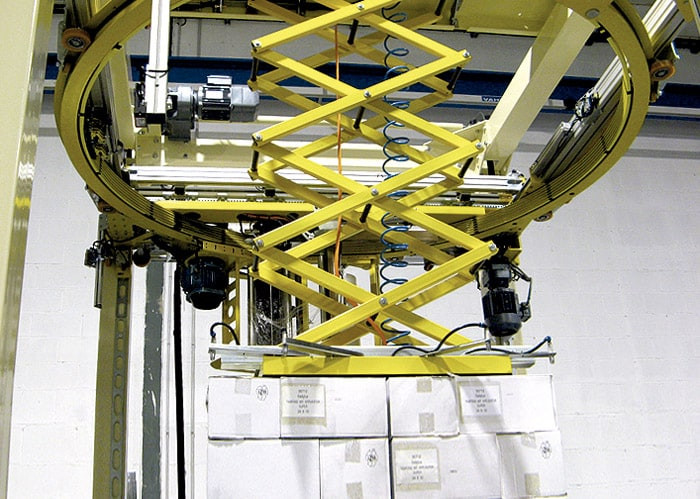

  • Motorische Scheren-Niederhalter mit Anblasvorrichtung
  • Automatischer Kantenschutzanleger
  • Folienverseilungssystem
  • On-Line-Assistence-Kit
  • Sicherheitsfotozellen (Muting)
  • Schutzgitter
  • Sonderschlitten für Jumborollen
  • Sonderschlitten für 2 Folienrollen
